Diperoleh data pengunjung taman Edupark UMS selama 80 hari terakhir sebagai berikut
(sumber : data rekaan)




Buat table distribusi frekuensi dalam bentuk :

•     Kategorikal, Relatif, dan Kumulatif (kurang dan lebih dari)

•     Buat grafik histogram, polygon, dan ogif

Penyelesaian

Langkah 1 : Mengurutkan Data


    Data awal


    Data terurut



Langkah 2 : Tentukan nilai Max dan nilai Min dari data di atas,guna membuat range


- Nilai Min = 35

- Nilai Max = 99

- Range = 99-35 = 64


Langkah 3 : yaitu menentukan jumlah kelas.


Untuk menentukan jumlah kelas digunakan rumus :

K = 1 + 3,322 log n atau K = 1+3,3 log n


Ket :

K =  banyaknya kelas

n = banyaknya jumlah data observasi


Untuk menentukan jumlah kelas dari data ini adalah :

K = 1 + 3,3 log 90

    = 1 + 3,3 (1,954) = 1 + 6,449 = 7,449 ≈ 8


Jadi jumlah kelasnya ada 8.



Langkah 4 : yaitu menentukan interval atau Lebar kelas.

Jadi Interval atau lebar kelas adalah 8.


Data Dalam Tabel

 1. Tabel Kategorikal





 Data Dalam Grafik

1. Grafik Histogram

STATISTIK


 Statistik adalah kumpulan data dalam bentuk angka maupun bukan angka yang disusun dalam bentuk tabel (daftar) dan atau diagram yang menggambarkan atau berkaitan dengan suatu masalah tertentu.

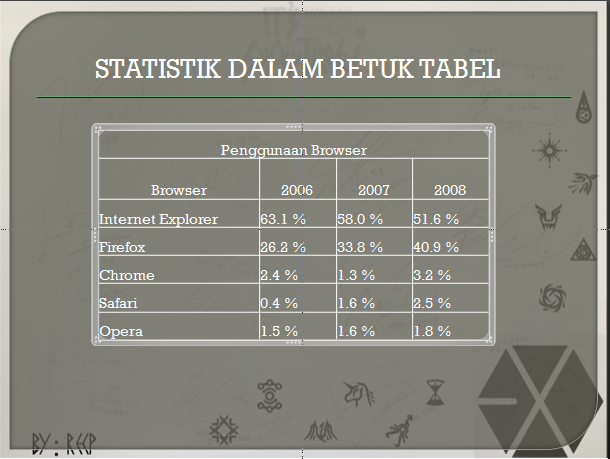

   Berikut adalah contoh dari penyajian data dalam bentuk statistik :

KESIMPULAN

•  Pada 2006 penggunaan browser paling diminati yang pertama adalah Internet Explorer Dan di tempat  kedua firefox, ketiga chrome, keempat opera dan terakhir Adalah safari

•  Pada 2007 penggunaan Internet Explorer menurun 5,1 % ,penggunanchrome menurun 1,1 %, tapi terjadi kenaikan  pada browser firefox 7,6 %, opera 0,1 % dan safari 1,2 %.

•  pada 2008 penggunaan Internet Explorer menurun 6,4 % ,penggunan Chrome menurun 1,9 %,  pada browser firefox naik 7,1 %, opera 0,3 % dan safari 0,8 %.

DAMPAK

• Kemungkinan besar pengguna Browser internet explorer dan chrome akan berpindah ke penggunaan browser yang lain.

•  Tingkat pengguna  internet explorer dan chrome akan menurun pada periode tahun 2007 sampai 2008.

•  Tingkat pengguna browser firefox, safari dan opera akan meningkat pada periode tahun 2007 sampai 2008.

Pengambilan Keputusan
Karena terjadi penurunan penggunaan browser internet explorer secara drastis pada tahun 2007 dan 2008 maka akan banyak  masyarakat yang meninggalkan penggunaan internet explorer dan memilih firefox sebagai browser pengganti  pada tahun yang akan datang, karena terjadi peningkatan setiap tahunnya lebih dari 7%.

Untuk postingan blog kali ini, admin akan memposting mengenai interkoneksi struktur, interkoneksi bus dan contoh eksekusi program. Mari kita mulai dari penjelasan apa itu interkoneksi struktur.




Interkoneksi struktur


Komputer terdiri dari satu set komponen atau modul dari tiga tipe dasar (prosesor, memori, i / o) yang berkomunikasi satu sama lain. Pada dasarnya, komputer adalah jaringan modul bacis. Sehingga harus ada jalan untuk menghubungkan modul.

Angka 3,15 menunjukkan jenis pertukaran yang dibutuhkan oleh yang menunjukkan bentuk utama dari input dan output untuk setiap jenis modul Struktur interkoneksi adalah kumpulan lintasan yang menghubungkan berbagai komponen-komponen seperti CPU, Memory dan i/O, yang saling berkomunikasi satu dengan lainnya.



      1.CPU

CPU membaca instruksi dan data, menulis data setelah diolah, dan menggunakan signal-signal kontrol untuk mengontrol operasi sistem secara keseluruhan. CPU juga menerima signal-signal interupt.



      2.MEMORY

Memory umumnya modul memory terdiri dari n word yang memiliki panjang yang sama. Masing-masing word diberi alamat numerik yang unik(0,1…,N-1). Sebuah word data dapat dibaca dari memory atau ditulis ke memori. Sifat operasinya ditandai oleh signal-signal control read dan write. Lokasi bagi operasi dispesifikasikan oleh sebuah alamat.

3.      3.I/O

I/O berfungsi sama dengan memory.Terdapat dua buah operasi, baca dan tulis. Selain itu, modul-modul i/O dapat mengontrol lebih dari 1 perangkat eksternal. Kita dapat mengaitkan interface ke perangkat eksternal sebagai sebuah port dan memberikan alamat yang unik (misalnya,0,1,…,M-1) ke masing-masing port tersebut. Di samping itu, terdapat juga lintasan-lintasan data internal bagi input dan output data dengan suatu perangkat eksternal. Terakhir, modul i/O dapat mengirimkan sinyal-sinyal interupt ke cpu.



4.PROCESSOR

Prosesor membaca dalam instruksi dan data, menulis data setelah keluar pengolahan, dan menggunakan sinyal kontrol untuk mengendalikan keseluruhan sistem operasi. Juga menerima sinyal interupt.


            Dari  jenis  pertukaran  data  yang  diperlukan  modul  –  modul  komputer,  maka struktur interkoneksi harus mendukung perpindahan data berikut :

      a.       Memori ke CPU

       CPU melakukan pembacaan data maupun instruksi dari memori.

      b.      CPU ke Memori

       CPU melakukan penyimpanan atau penulisan data ke memori.

      c.       I/O ke CPU

       CPU membaca data dari peripheral melalui modul I/O.

      d.      CPU ke I/O

       CPU mengirimkan data ke perangkat peripheral melalui modul I/O.

      e.       I/O ke Memori atau dari Memori ke I/O

       digunakan pada sistem DMA.



Interkoneksi Bus



Bus merupakan lintasan komunikasi yang menghubungkan dua atau lebih perangkat komputer. Karakteristik penting sebuah bus adalah bahwa bus merupakan media transmisi yang dapat digunakan bersama. Sejumlah perangkat yang terhubung ke bus dan suatu sinyal yang ditransmisikan oleh salah satu perangkat ini dapat ditermia oleh salah satu perangkat yang terhubung ke bus.

Umumnya sebuah bus terdiri dari sejumlah lintasan komunikasi atau saluran. Masing-masing saluran dapat mentransmisikan sinyal yang menunjukkan biner 1 dan biner 0. Serangkaian digit biner dapat ditransmisikan melalui saluran tunggal. Dengan mengumpulkan beberapa saluran dari sebuah bus, dapat digunakan mentransmisikan digit biner secra bersamaan (paralel). Misalnya sebuah satuan data 8 bit dapat ditransmisikan melalui bus delapan saluran.

Sistem komputer terdiri dari sejumlah bus yang berlainan yang menyediakan jalan antara dua buah komponen pada bermacam-macam tingkatan hirarki sisterm komputer. Sebuah bus yang menghubungkan komponen-komponen utama komputer (CPU, memori, input/output) disebut bus sistem. Struktur interkoneksi komputer yang umum didasarkan pada penggunaan satu bus sistem atau lebih.



STRUKTUR BUS


Sebuah bus sistem terdiri dari 50 hingga 100 saluran yang terpisah. Masing-masing saluran ditandai dengan arti dan fungsi khusus. Walaupun terdapat sejumlah rancangan bus yang berlainan, fungsi saluran bus dapat diklasifikasikan menjadi tiga kelompok, yaitu saluran data, saluran alamat, dan saluran kontrol. Selain itu, terdapat pula saluran distribusi daya yang memberikan kebutuhan daya bagi modul yang terhubung.



A. Saluran Data

      Saluran data memberikan lintasan bagi perpindahan data antara dua modul sistem. Saluran ini secara kolektif disebut bus data. Umumnya bus data terdiri dari 8, 16, 32 saluran, jumlah saluran diakitakan denang lebar bus data. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit, maka jumlah saluran menentukan jumlah bit yang dapat dipindahkan pada suatu saat. Lebar bus data merupakan faktor penting dalam menentukan kinerja sistem secara keseluruhan. Misalnya, bila bus data lebarnya 8 bit, dan setiap instruksi panjangnya 16 bit, maka CPU harus dua kali mengakses modul memori dalam setiap siklus instruksinya.


B. Saluran Alamat

      Saluran alamat digunakan untuk menandakan sumber atau tujuan data pada bus data. Misalnya, bila CPU akan membaca sebuah word data dari memori, maka CPU akan menaruh alamat word yang dimaksud pada saluran alamat. Lebar bus alamat akan menentukan kapasitas memori maksimum sistem. Selain itu, umumnya saluran alamat juga dipakai untuk mengalamati port-port input/outoput. Biasanya, bit-bit berorde lebih tinggi dipakai untuk memilih lokasi memori atau port I/O pada modul.


C. Saluran Kontrol

       Saluran kontrol digunakan untuk mengntrol akses ke saluran alamat dan penggunaan data dan saluran alamat. Karena data dan saluran alamat dipakai bersama oleh seluruh komponen, maka harus ada alat untuk mengontrol penggunaannya. Sinyal-sinyal kontrol melakukan transmisi baik perintah maupun informasi pewaktuan diantara modul-modul sistem. Sinyal-sinyal pewaktuan menunjukkan validitas data dan informasi alamat. Sinyal-sinyal perintah mespesifikasikan operasi-operasi yang akan dibentuk. Umumnya saluran kontrol meliputi : memory write, memory read, I/O write, I/O read, transfer ACK, bus request, bus grant, interrupt request, interrupt ACK, clock, reset.

Prinsip Operasi
Prinsip operasi bus adalah sebagai berikut :
•         Operasi pengiriman data ke modul lainnya :
1)      Meminta penggunaan bus.
2)       Apabila telah disetujui, modul akan memindahkan data yang diinginkan ke modul yang dituju.

•         Operasi meminta data dari modul lainnya :
1)      Meminta penggunaan bus.
2)      Mengirim request ke modul yang dituju melalui saluran kontrol dan alamat yang sesuai.
3)      Menunggu modul yang dituju mengirimkan data yang diinginkan.

Hierarki Multiple Bus
Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja.
Faktor – faktor :

•   Semakin besar delay propagasi untuk mengkoordinasikan penggunaan bus.
•   Antrian penggunaan bus semakin panjang.
•   Dimungkinkan habisnya kapasitas transfer bus sehingga memperlambat data.

Arsitektur Bus Jamak
Prosesor, cache memori dan memori utama terletak pada bus tersendiri pada level tertinggi karena modul – modul tersebut memiliki karakteristik pertukaran data yang tinggi.
Pada arsitektur berkinerja tinggi, modul – modul I/O diklasifikasikan menjadi dua, yaitu

•   Memerlukan transfer data berkecepatan tinggi
•   Memerlukan transfer data berkecepatan rendah
•   Modul dengan transfer data berkecepatan tinggi disambungkan dengan bus berkecepatan tinggi pula,
•   Modul yang tidak memerlukan transfer data cepat disambungkan pada bus ekspansi

Arsitektur Bus Jamak Kinerja Tinggi
Keuntungan hierarki bus jamak kinerja tinggi, yaitu :

•   Bus berkecepatan tinggi lebih terintegrasi dengan prosesor.
•   Perubahan pada arsitektur prosesor tidak begitu mempengaruhi kinerja bus

Ekskusi Program



Dari contoh eksekusi diatas siklus instruksi dengan langkah langkahnberikut:

Mengambil (fetch) instruksi ADD,  Membaca isi lokasi memori A ke dalam prosesor,  Membaca  isi lokasi memori B ke dalam prosesor, agar isi A tidak hilang prosesor harus memiliki  sedikitnya dua buah register untuk menyimpan nilai-nilai memori dibanding akumulator tunggal, Menambahkan kedua nilai-nilainya,  Menuliskan hasilnya dari prosesor ke lokasi memori A.

Jadi, siklus eksekusi untuk instruksi tertentu boleh melibatkan lebih dari satu referensi ke memori, juga suatu instruksi dapat menentukan suatu operasi I/O.

Untuk lebih jelasnya sebagai berikut :

1) control  unit mengambil data 1940 di main memory dengan alamat 300 di taruh di cpu register dengan dgn pc counter berisikan alamat instruksi 300

2)      kemudian control  unit mengambil data 0003 di main memory dengan alamat940 di taruh di accumulator dgn pc counter berisikan alamat instruksi 300.

3)  control unit mengambil data 5941 di main memory dengan alamat 301 dan di replace di cpu register dgn pc counter berisikan alamat instruksi 301.

4)  di accumulator data 0003 di tambah dengan data 0002 di alamat 941 sehingga jumlah data menjadi 0005 di accumulator dgn pc  counter beralamatkan instruksi  301.

5)  kemudian data 2941 di main memory dgn alamat 302 oleh control unit akan di kirim ke cpu register pc counter berisikan alamat instruksi 302.

6) kemudian dari accumulator oleh control unit data 0005 di bawa ke main memory ke alamat 941 data di replace yang tadinya 0002 menjadi 0005 dengan pc counter alamat instruksi 302



Terima kasih atas kunjungannya, semoga ilmu yang kami share ini bisa bermanfaat....
aminnn...

Sumber :
http://nhunhea.blogspot.co.id/2013/05/struktur-interkoneksi.html
https://risyana.wordpress.com/2009/04/15/tugas-arsitektur-komputer-1-interkoneksi-bus/
https://hutriiitriii.wordpress.com/2014/10/06/contoh-eksekusi-program/
https://marsmandiricomp.blogspot.com

• Membantu penelitian dalam menggunakan sampel sehingga penelitian dapat bekerja efisien dengan hasil yang sesuai dengan obyek yang ingin diteliti

• Membantu penelitian untuk membaca data yang telah terkumpul sehingga peneliti dapat mengambil keputusan yang tepat



• Membantu peneliti untuk melihat ada tidaknya perbedaan antara kelompok yang satu dengan kelompok yang lainnya atas obyek yang diteliti



• Membantu peneliti untuk melihat ada tidaknya hubungan antara variabel yang satu dengan variabel yang lainnya

• Membantu peneliti dalam menentukan prediksi untuk waktu yang akan datang



• Membantu peneliti dalam melakukan interpretasi atas data yang terkumpul (M.Subana dkk, 2000;14)

• Pemerintah menggunakan statistika untuk menilai hasil pembangunan masa lalu dan merencanakan masa mendatang



• Pimpinan menggunakannya untuk pengangkatan pegawai baru, pembelian peralatan baru, peningkatan kemampuan karyawan, perubahan sistem kepegawaian, dsb.



• Para pendidik sering menggunakannya untuk melihat kedudukan siswa, prestasi belajar, efektivitas metoda pembelajaran, atau media pembelajaran.
